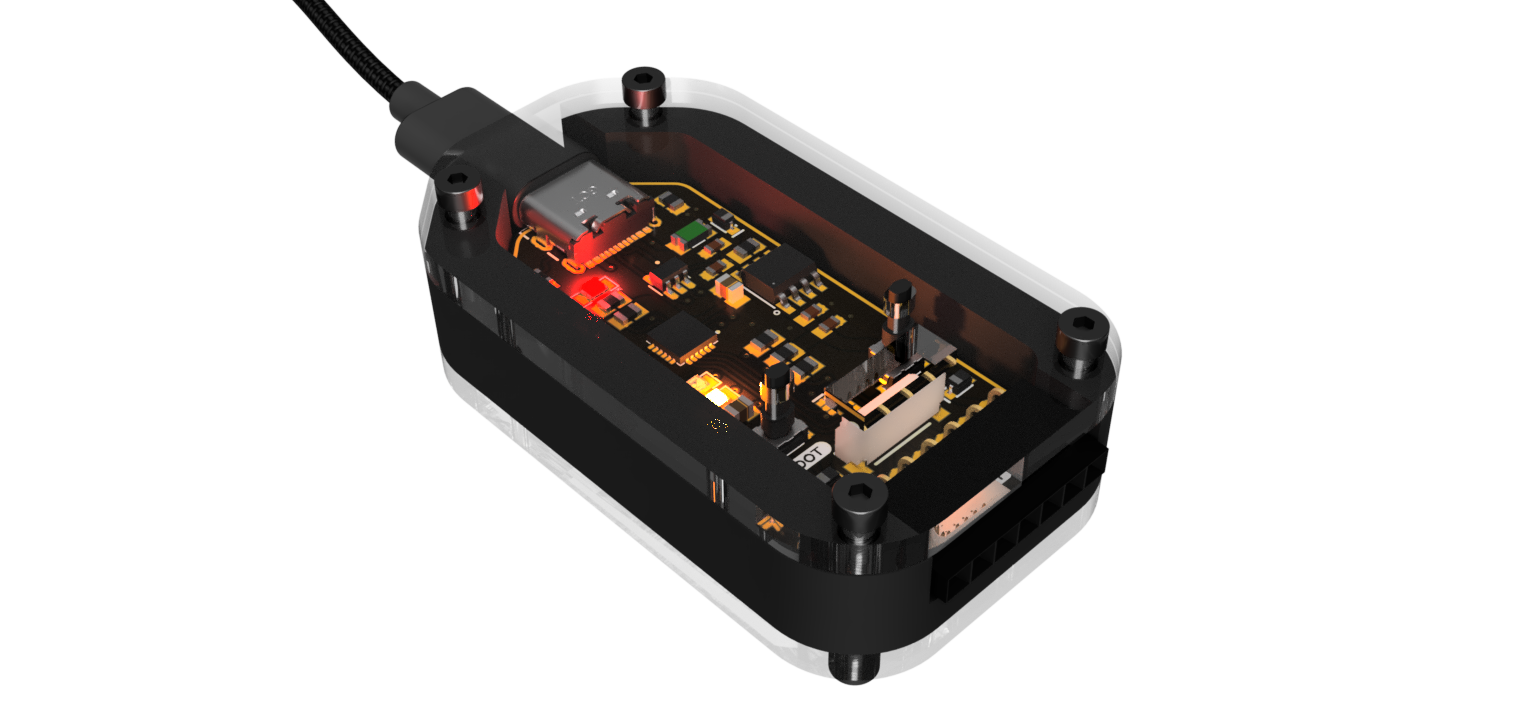

A small USB-C programmer board for the ESP32, built around a CH340 USB-to-serial chip instead of a full dev board. The goal was to have the smallest possible footprint that still exposes all the signals needed for flashing and debugging.
As opções disponíveis no mercado têm sempre algum compromisso: ou são grandes demais, ou usam conectores micro-USB, ou incluem reguladores e LEDs que aumentam o consumo em stand-by. Esta aqui resolve exatamente o que eu precisava, nada mais.
Este projeto usa o CH340C, que já tem o oscilador interno e não precisa de cristal externo — reduz a contagem de componentes e simplifica o layout.

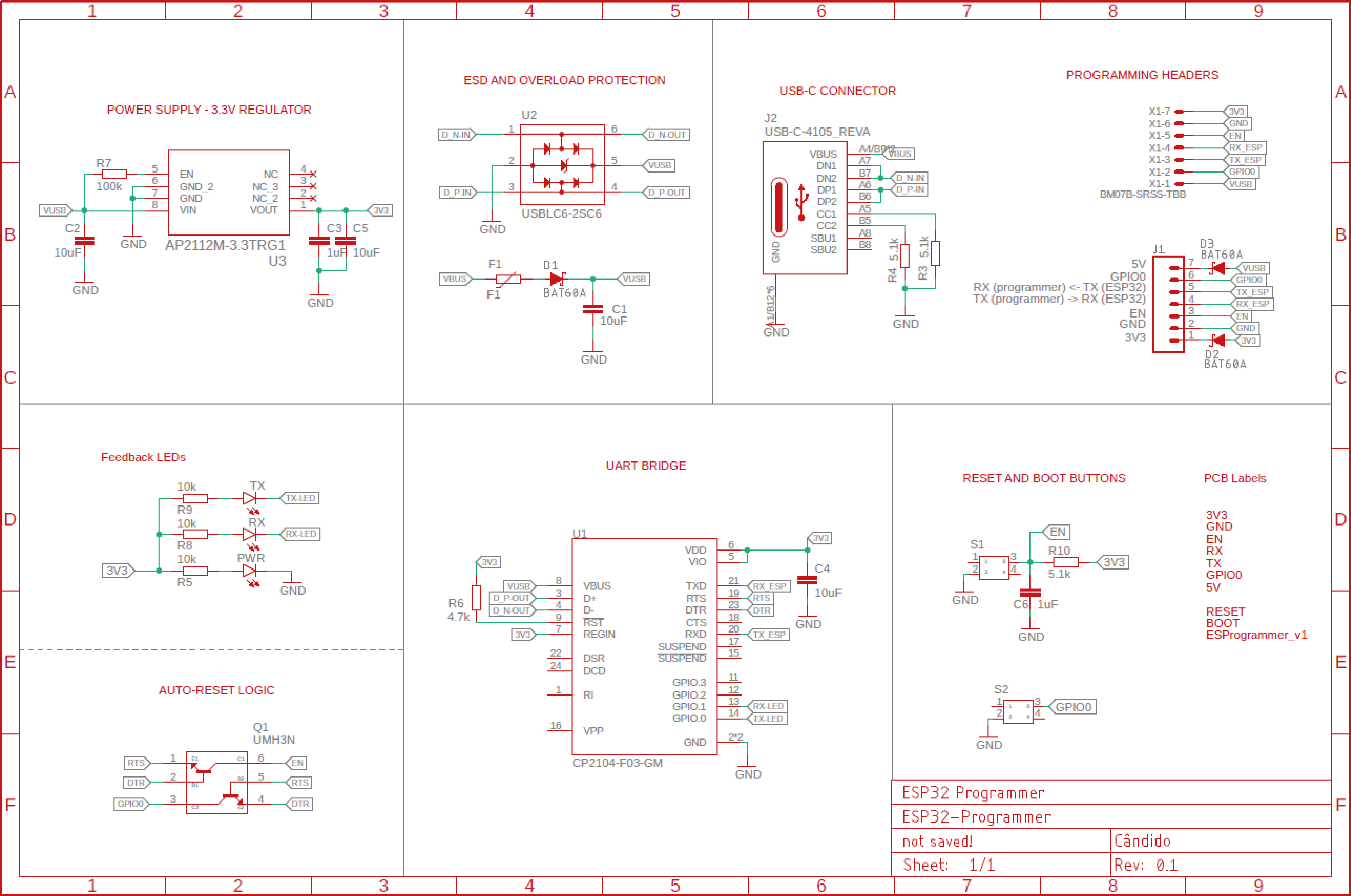

O barramento USB-C fornece 5V, que passa por um regulador LDO para os 3.3V do ESP32. Um MOSFET de proteção contra inversão de polaridade fica em série com a entrada.
O ESP32 opera em 3.3V. Nunca conecte sinais de 5V diretamente aos pinos — o chip não é 5V-tolerante e pode ser danificado permanentemente.

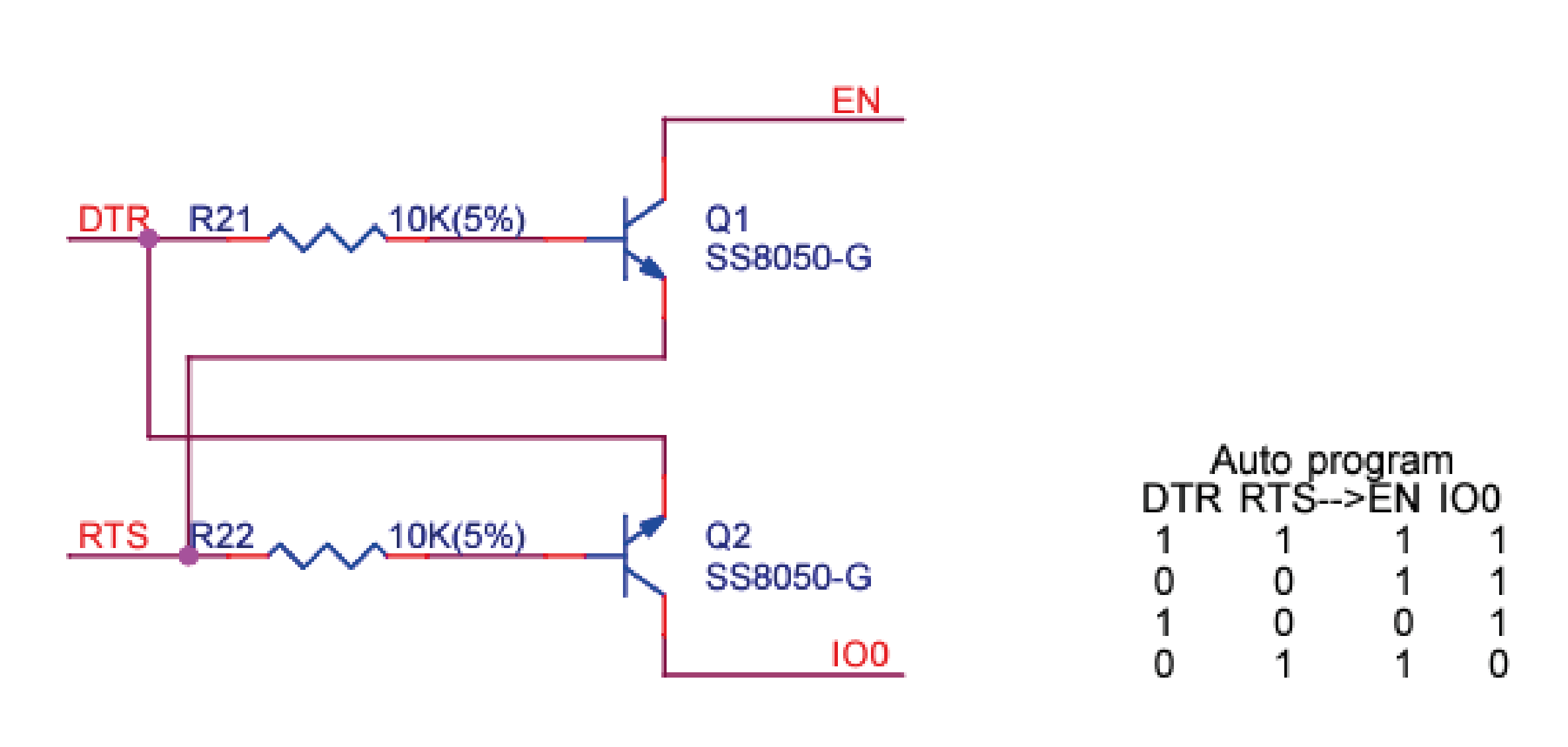

Para entrar em modo de programação, GPIO0 precisa estar em LOW durante o reset. Se o seu circuito mantém GPIO0 flutuante, o chip pode não entrar em bootloader.

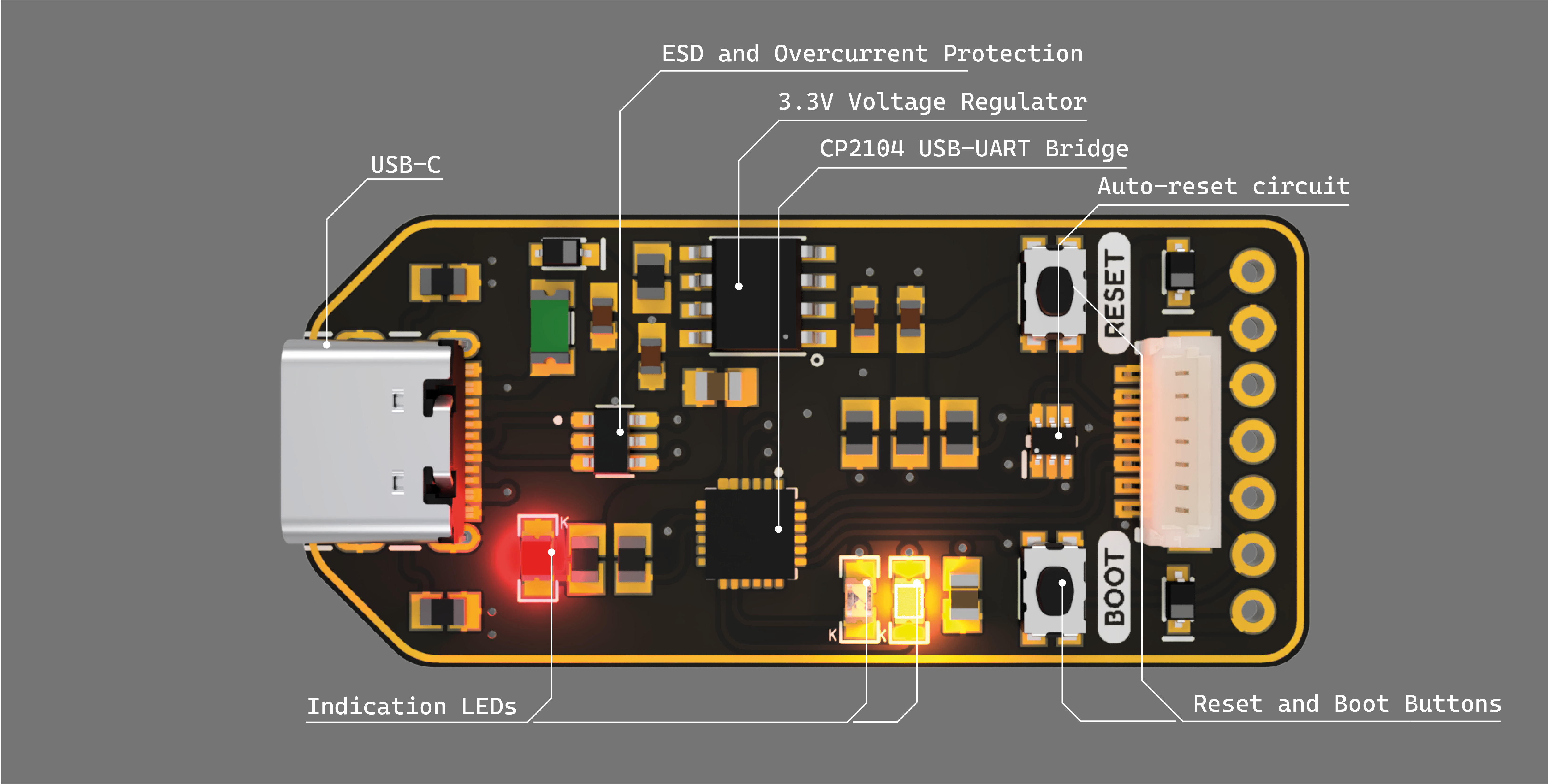

O roteamento priorizou manter as trilhas de dados USB o mais curtas possível e com impedância controlada de 90Ω diferencial. As vias de GND foram distribuídas ao redor do par diferencial para minimizar o retorno de corrente.
Use um plano de ground contínuo na camada inferior e adicione vias de stitching em torno do par USB — elimina a maior parte do ruído de modo comum sem precisar de ferrite.
Após montar a primeira unidade, o ESP32-S3 foi reconhecido imediatamente no
esptool.py sem nenhum ajuste. A taxa de 921600 baud funcionou de forma estável.
O repositório inclui um script Python que automatiza o flash e abre o monitor serial logo em seguida — útil para iterar rápido durante o desenvolvimento.
